Проектирование системы автополива

Важнейшей частью системы орошения на участке является ее проектирование. Оно позволяет избежать ошибок еще на начальном этапе.

Для создания проекта САП необходим подробный план участка со всеми постройками и посадками. Это может быть дендроплан либо схема, нарисованная от руки.

Дождеватели расставляются таким образом, чтобы струя распыления каждого доставала до соседнего для полного и равномерного перекрытия. Важно следить за тем, чтобы не оставалось сухих зон за кустами и деревьями. Лучше начинать расстановку по периметру участка и углам построек, потом доставлять оросители исходя из сложившейся обстановки.

Расстановка оросителей.

При большом количестве дождевателей потока воды не хватит для их полноценной работы, поэтому их разбивают на группы по несколько штук, исходя из их характеристик.(рис.3)

При этом есть несколько правил деления на зоны:
- дождеватели группируются по суммарному расходу в соответствии с пропускной способностью трубопровода;
- веерные и роторные дождеватели не могут быть подключены к одной зоне, так как у них разный расход воды по площади, а также капельный полив подключается к отдельной ветке;
- теневые участки требуют меньше воды, чем солнечные, соответственно время полива сокращается.

Деление оросителей на зоны

На данном этапе нужно определиться с источником водоснабжения, так как от этого зависит работа всей системы. Большинство насосных станций не справляется с большим объемом воды сразу, необходима высокая производительность с приличным давлением. Поэтому встает вопрос с накопительной емкостью и насосом

Емкость выбирается исходя из потребления всех зон полива за один цикл, для этого расход каждой зоны умножается на время полива и суммируется. В итоге получаем объем необходимой воды.

- Емкость выбирается с небольшим запасом (около 10%), чтобы воды точно хватило на цикл полива.
- Насос подбирается исходя из протяженности и сечения трубопровода, чем больше труб, тем мощнее нужен насос.
- Труба выбирается по пропускной способности, например, на небольших участках можно использовать трубы сечением 25мм, если же участок большой со сложным рельефом – основная магистраль идет 32мм и больше, на каждую зону достаточно трубы 25мм.

На этом участке мы установили клапаны рядом с емкостью, но компенсировали потери установкой мощного насоса.

Выбор и расстановка трубопровода, емкости, насоса.

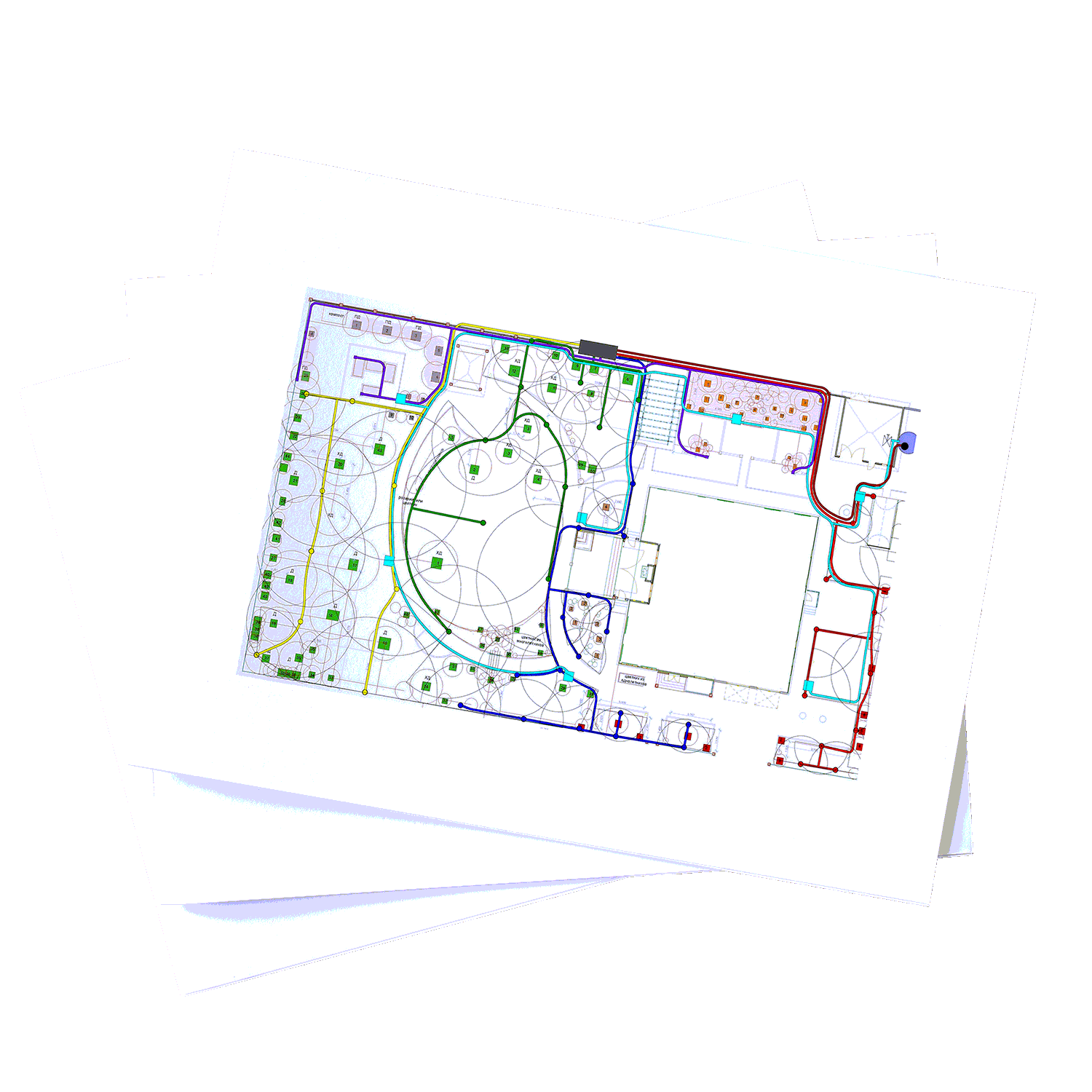

Когда на схеме расставлены оросители, трубопровод, электромагнитные клапаны, точки установки контроллера, емкости и насоса – можно посчитать необходимое количество фитингов, проводов для подключения ЭМ-клапанов и прочего оборудования.

После составления схемы подсчитывается все оборудование. На основании этих расчетов можно составлять смету.

Расходные материалы
